UPS var ama makineniz yine korunmuyor mu?
CNC, lazer kesim, robotik sistemler ve benzeri dinamik yüklerde standart UPS’ler ve kesintisiz güç kaynakları (KGK) her zaman beklenen korumayı sağlayamayabilir. Bu sistemlerde frenleme veya hızlı yavaşlama sırasında yük tarafında rejeneratif enerji oluşabilir.
Bu durumda sorun her zaman yalnızca UPS gücünün yetersiz olması değildir. Bazı uygulamalarda yük tarafında oluşan rejeneratif enerji UPS çıkışına ulaştığında UPS’in güç katları zorlanır. UPS bypassa geçerek yükü şebekeye aktarır; bypass gerçekleşmezse kısa sürede arızalanabilir.
UPS neden bypassa geçer?
UPS’lerin bypassa geçmesinin birçok farklı nedeni olabilir. Ancak rejeneratif karakterli yüklerde; çalışma, frenleme, ani duruş , hızlı yön değiştirme veya hızlı yavaşlama sırasında yük tarafında oluşan rejeneratif enerji UPS çıkışına ulaştığında UPS’in güç katları zorlanır. UPS kendini korumak için bypassa geçerek yükü şebekeye aktarır; bypass gerçekleşemezse kısa sürede arızalanır.
Makine çalışınca UPS neden devreden çıkar?
Makinenin çalışma, frenleme, ani duruş veya yük ve yön değişimi anlarında oluşan rejeneratif etki UPS’in normal çalışma sınırlarını aşabilir. Bu durumda UPS alarm verebilir, bypassa geçebilir veya koruma devrelerini çalıştırarak inverter çıkışını kapatır.
Her bypass sorunu güç yetersizliği midir?
Hayır. UPS; aşırı yük, sıcaklık, arıza veya şebeke koşulları gibi farklı nedenlerle bypassa geçebilir. Rejeneratif yük uygulamalarında ise yalnızca daha büyük güçlü bir UPS seçmek her zaman çözüm değildir. Önemli olan, yük tarafında oluşan rejeneratif etkiyi doğru noktada algılamak ve UPS’in iç güç katlarına ilerlemeden bastırmaktır.
UPS var ama makine neden yine korunmuyor olabilir?
UPS bypassa geçtiğinde yük doğrudan şebekeye aktarılır ve inverter üzerinden sağlanan kesintisiz güç ile gerilim düzenleme koruması devreden çıkar. Bu nedenle sistem UPS’e bağlı görünse bile rejeneratif olay sırasında makine beklenen korumayı fiilen kaybedebilir.
Gürer Elektronik Rejeneratif Enerji Bastırma Ünitesi
Bu ürün, rejeneratif karakterli yüklerin UPS ve besleme hattı üzerinde oluşturduğu zorlayıcı elektriksel etkileri bastırmak için geliştirilmiş yeni nesil bir güç elektroniği çözümüdür. Özellikle CNC tezgahları, lazer kesim makineleri, endüstriyel robotlar, servo motorlu sistemler, sürücülü üretim makineleri, test düzenekleri, vinç, asansör ve benzeri dinamik yüklerde görülen bypass, alarm, koruma kaybı ve güç katı zorlanması problemlerini hedef alır.
Klasik DC bus tabanlı frenleme yaklaşımlarında rejeneratif enerji önce UPS iç yapısına ulaşır ve bu süreçte inverter ile PFC katları ilave stres altında kalabilir. Gürer Elektronik’in yeni nesil çözümü ise problemi daha erken aşamada bastırmaya odaklanır. Böylece UPS iç yapısına binen gereksiz zorlanma azaltılır, sistem daha güvenli çalışır ve çözüm daha etkili hale gelir.
UPS içine entegre edilebilen veya harici panoya alınabilen bu yapı, saha uygulamasına göre esnek kurulum imkanı sunar. Böylece hem çözüm maliyeti düşer hem de montaj süreci daha pratik hale gelir

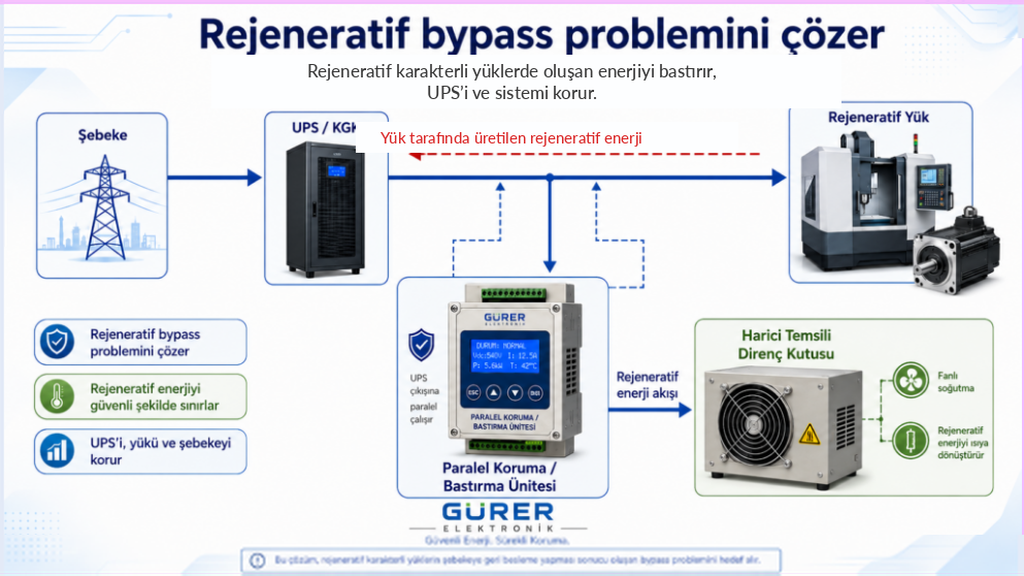

UPS Çıkışına ve Rejeneratif Yüke Doğrudan Paralel Bağlanan Ünite
Ünite, rejeneratif yükün bağlandığı UPS çıkışına doğrudan paralel bağlanır. Kurulum, UPS’in DC bus bağlantılarına müdahale edilmeden gerçekleştirilir.
Yük tarafında oluşan rejeneratif olay gerçek zamanlı olarak algılanır. Farklı frekans bileşenleri, aşırı gerilim ve senkronizasyonu bozan etkiler; UPS’in inverter, PFC ve DC bus katlarına ilerlemeden bastırılır.
Müdahalenin yük tarafında ve erken yapılması sayesinde frenleme süresi kısalır; gerekli fren direnci gücü ve fiziksel boyutu azalır. Koruma ünitesi ile UPS daha düşük elektriksel ve ısıl zorlanma altında çalışır.
Uygulama Alanları
Bu çözüm, rejeneratif etki oluşturan endüstriyel ve hassas tıbbi uygulamalar için geliştirilmiştir.
Endüstriyel uygulamalar arasında CNC tezgâhları, lazer kesim makineleri, servo motorlu sistemler, endüstriyel robotlar, vinç ve kaldırma sistemleri, asansörler, rejeneratif enerji üreten her türlü makineler ve sürücülü üretim makineleri yer alır.
Hassas tıbbi uygulamalar arasında manyetik rezonans (MR) cihazları, bilgisayarlı tomografi (CT) cihazları, robotik cerrahi sistemleri, radyoterapi sistemleri ve büyük laboratuvar santrifüjleri yer alır.
Yeni nesil mikroişlemci kontrollü yapı
Bu yeni nesil yapı, mikroişlemci kontrollü çalışma mantığıyla daha düzenli, daha kontrollü ve daha tutarlı bir ürün davranışı sunar. LCD ekran üzerinden çalışma durumu, limit ayarları, sıcaklık bilgileri ve uyarılar izlenebilir. Sıcaklık yönetimi, fan kontrolü ve temel koruma işlevleri sistem içinde sürekli denetlenir. Böylece ürün yalnızca bastırma yapan bir güç katı değil, aynı zamanda saha kullanımına uygun, izlenebilir ve yönetilebilir bir çözüm haline gelir.
Kamuya açık kaynaklarda karşılaşılan çözümlerin büyük bölümü, rejeneratif enerjiyi UPS’in DC bus tarafında yönetmeye çalışan yapılar veya bu fonksiyonu kendi içinde taşıyan özel UPS mimarileridir. Gürer Elektronik’in geliştirdiği bu çözüm ise, UPS çıkışına paralel uygulanabilen özel bastırma yaklaşımıyla bu alanda belirgin biçimde ayrışır. Bildiğimiz kadarıyla bu yapı, rejeneratif etkinin UPS iç yapısına derinlemesine taşınmadan bastırılmasına odaklanan özgün ve ileri bir uygulama yaklaşımı sunar.
Neden standart UPS her zaman yeterli olmaz?
Modüler UPS sistemleri normalde her güç modülünün bağımsız çalışabildiği, çıkışta senkron ve paralel yük paylaşımı yapabildiği profesyonel mimariler olarak tasarlanır. Ancak DC tarafına ortak müdahale edilen veya DC bus yapıları haricen paralellenen uygulamalarda arıza davranışı aynı sadelikte kalmaz. Bu tür yapılarda bir modülde başlayan inverter veya güç katı arızası yalnızca lokal bir arıza olarak kalmayabilir; PFC, doğrultucu ve ortak DC enerji yolu üzerinden diğer modülleri de etkileyebilen zincirleme sonuçlar oluşturabilir. Sonuç olarak koruma koordinasyonu zorlaşır, arıza yayılım riski artar ve tüm UPS grubunun devre dışı kalmasına kadar gidebilen ağır saha senaryoları ortaya çıkabilir.
Gürer Elektronik’in geliştirdiği çıkışa paralel rejeneratif bastırma yaklaşımı, bu nedenle klasik DC bus müdahalelerine göre daha güvenli ve daha uygulanabilir bir çözüm sunar. Rejeneratif etki UPS iç yapısına derinlemesine taşınmadan bastırıldığı için, özellikle modüler ve rack tipi UPS uygulamalarında entegrasyon kolaylaşır, uygulama riski azalır ve sistem daha kontrollü korunur.
Sık Sorulan Sorular
Rejeneratif yükler; frenleme, ani duruş ve hız değişimi sırasında UPS çıkışında aşırı gerilim, farklı frekans bileşenleri ve senkronizasyonu bozan etkiler oluşturur. UPS kendini korumak için bypassa geçer.
Hayır. Sorun yalnızca UPS’in güç kapasitesi değildir. Rejeneratif etki doğru noktada bastırılmadıkça daha büyük UPS de bypassa geçer veya iç güç katlarında zorlanır.
Ünite doğrudan UPS çıkışına ve rejeneratif yüke paralel bağlanır. Uygulamaya göre UPS içine kit olarak entegre edilir veya ayrı bir pano içine monte edilir. UPS’in DC bus bağlantılarına müdahale edilmez.
Evet. Çıkışa paralel çalışma yapısı sayesinde modüler ve rack tipi UPS sistemlerine uygulanır. Güç modüllerinin bağımsız DC bus yapısı, arıza izolasyonu ve yedeklilik özellikleri korunur.
Hayır. Bu çözüm, rejeneratif yük nedeniyle bypass, alarm, güç katı zorlanması veya koruma kaybı yaşanan uygulamalar için gereklidir. Sorunsuz çalışan standart yüklerde böyle bir müdahaleye ihtiyaç yoktur.
Evet. Doğru teknik değerlendirme ve uygun güç boyutlandırması yapıldığında giriş ve orta segment UPS sistemleri de bu kit veya üniteyle rejeneratif yükler karşısında güvenli, kararlı ve başarılı şekilde çalışır.
UPS gücü, yük karakteri, frenleme süresi, rejeneratif etkinin şiddeti ve saha koşulları birlikte değerlendirilerek uygun kit veya pano tipi çözüm belirlenir.
Yeni nesil sürüm; MCU kontrollü gerçek zamanlı çalışma, LCD durum gösterimi, sıcaklık izleme, fan yönetimi, limit ve uyarı takibi sağlar. Rejeneratif etkiye yalnızca gerektiği kadar müdahale ederek daha kontrollü, izlenebilir ve verimli çalışma sunar.
Gürer Elektronik’in önceki nesil DC bus kontrollü sistemi yaklaşık 6 yıl boyunca üretilmiş, satılmış ve sahada kullanılmıştır. UPS çıkışına ve rejeneratif yüke paralel çalışan yeni MCU kontrollü çözüm geliştirildikten sonra eski sistemin üretimi ve satışı durdurulmuştur.
Teknik değerlendirme için UPS’in marka, model ve güç değeri; beslenen makine veya yükün türü; görülen bypass, alarm veya arıza durumu; varsa alarm ekranı, ölçüm sonucu ve makine ile UPS’in güç etiketi fotoğrafları gereklidir. Bu bilgilerle uygun güç seviyesi, kit veya pano tipi uygulama ve montaj yöntemi belirlenir.
UPS alarmı yalnızca elektrik kesintisinde oluşmaz. Alarm, bağlı makinenin yavaşlama, durma veya yön değiştirme anında başlıyorsa yük tarafında oluşan rejeneratif etkinin incelenmesi gerekir. Kesin neden, UPS alarm kayıtları ile olayın meydana geldiği çalışma anı birlikte değerlendirilerek belirlenir.
Makinenin hızı, taşıdığı mekanik yük, ani dönüş yönü değiştirmesi, yavaşlama süresi ve duruş biçimi her çalışma çevriminde aynı olmayabilir. Bu nedenle oluşan rejeneratif etkinin şiddeti de değişir. UPS bir duruşta normal çalışırken daha hızlı, daha ağır veya ani bir duruşta alarm verebilir ya da bypassa geçebilir.
Bazı UPS üreticileri, bypass sonrası invertere otomatik dönüş sayısını yazılımda sınırlar. Üreticinin belirlediği sayı dolduğunda UPS bypass modunda kalır. Bazı modellerde bu sınır 10 geçiştir. UPS kapatılıp yeniden başlatılmadan inverter çalışmasına dönmez.
Bypass sonrası invertere otomatik dönüş sayısı sınırlı olan UPS’lerde yeniden başlatma, üreticinin yazılımda belirlediği geçiş sayacını sıfırlar ve UPS tekrar inverter çalışmasına döner. Ancak bağlı makinenin oluşturduğu rejeneratif etki devam ettiği için aynı çalışma şartları yeniden oluştuğunda UPS tekrar bypassa geçer. Bu nedenle kapatıp yeniden açmak kalıcı çözüm değildir.
Yük tarafında çok kısa sürede oluşan rejeneratif olaylar, her UPS modelinde ayrı bir hata adı veya hata kodu olarak kaydedilmez. Bypassın özellikle makinenin yavaşlama, durma veya yön değiştirme anında oluşması önemli bir belirtidir. Kesin neden, olay anındaki UPS kayıtları ve saha ölçümleri birlikte incelenerek belirlenir.
UPS Çıkışına Paralel Bağlanır, Rejeneratif Etkiyi UPS’e Ulaşmadan Bastırır
Ünite, UPS çıkışına ve rejeneratif yüke doğrudan paralel bağlanır. UPS’in DC bus bağlantılarına müdahale edilmez.
Yük tarafında oluşan rejeneratif olay gerçek zamanlı olarak algılanır. Farklı frekans bileşenleri, aşırı gerilim ve senkronizasyonu bozan etkiler UPS’in inverter, PFC ve DC bus katlarına ilerlemeden bastırılır.
Müdahalenin yük tarafında ve erken yapılması; frenleme süresini, gerekli fren direnci gücünü ve sistemdeki elektriksel ve ısıl zorlanmayı azaltır.
Standart UPS’i Rejeneratif Uygulamalarda Daha Üst Seviyeye Taşır
Doğru teknik değerlendirme ve uygun güç boyutlandırmasıyla, rejeneratif yüklerde bypassa geçen veya alarm veren giriş ve orta segment standart UPS sistemleri bu uygulamalar için kullanılabilir hâle getirilebilir.
Bu yaklaşım, mevcut UPS altyapısının korunmasını sağlar; gereksiz kapasite artışı, pahalı özel UPS seçimi ve kapsamlı sistem değişikliği ihtiyacını azaltır. Böylece uygulamaya uygun, daha ekonomik ve yönetilebilir bir çözüm elde edilir.
Rejeneratif yük uygulamaları
Bu çözüm; frenleme, tersine dönüş, ani duruş, hız değişimi veya yük boşalması sırasında rejeneratif etki oluşturan uygulamalar için geliştirilmiştir.
Endüstriyel uygulamalar: CNC tezgâhları, lazer kesim makineleri, servo motorlu sistemler, endüstriyel robotlar, vinç ve kaldırma sistemleri, asansörler, test düzenekleri ve sürücülü üretim makineleri.
Hassas tıbbi uygulamalar: MR cihazları, CT cihazları, robotik cerrahi sistemleri, radyoterapi sistemleri ve büyük laboratuvar santrifüjleri.
Her uygulamada UPS gücü, yük karakteri, frenleme süresi ve rejeneratif etkinin şiddeti birlikte değerlendirilerek uygun kit veya pano tipi çözüm belirlenir.
DC bus frenleme yönteminden farkı
İki yöntem arasındaki temel fark, rejeneratif olaya müdahale edilen noktadır. DC bus kontrollü frenlemede müdahale, rejeneratif etki UPS’in iç güç katlarına ulaşıp DC bus gerilimini yükselttikten sonra başlar. MCU kontrollü paralel çözümde ise olay yük tarafında algılanır ve UPS’in iç güç katlarına ilerlemeden bastırılır; UPS’in DC bus bağlantılarına müdahale edilmez.
Gürer Elektronik’in önceki nesil DC bus kontrollü sistemi yaklaşık 6 yıl üretilmiş ve sahada kullanılmıştır. Yeni paralel çözüm geliştirildikten sonra eski sistemin üretimi ve satışı durdurulmuştur. Teknik farkların ayrıntıları aşağıdaki bölümde açıklanmaktadır.
DC bus kontrollü frenleme yönteminde rejeneratif etki önce UPS’in iç güç katlarına ulaşır ve DC bus gerilimini yükseltir. Gerilim belirlenen seviyeye ulaştığında frenleme devresi devreye girerek DC bus kondansatörlerinde bulunan enerjinin bir bölümünü fren direnci üzerinden boşaltır. DC bus gerilimi düştüğünde ise UPS’in kontrol yapısına bağlı olarak doğrultucu/PFC katı kondansatörleri yeniden şarj ederek gerilimi çalışma seviyesine getirir.
Rejeneratif olay devam ettiği veya sık aralıklarla tekrarlandığı sürece bu kısmi boşalma ve yeniden dolma çevrimi tekrarlanır. Bunun sonucunda DC bus kondansatörleri ilave dalgalanma akımına, şarj-deşarj çevrimine ve sıcaklık artışına maruz kalır. Doğrultucu/PFC katı, güç yarı iletkenleri, frenleme anahtarı ve fren direnci de normal çalışma koşullarının üzerinde ek elektriksel ve ısıl zorlanma altında çalışır. Bu yapı, rejeneratif enerjiyi bastırırken aynı zamanda UPS’in iç güç katları üzerinde sürekli bir doldur-boşalt yükü oluşturur.
Bağımsız DC bus yapısına sahip modüler UPS sistemlerinde modüllerin DC buslarının haricen paralellenmesi ayrıca teknik riskler meydana getirebilir. Modüllerin gerilim regülasyonları arasındaki küçük farklılıklar dolaşım akımlarına neden olabilir, yük paylaşımını ve koruma koordinasyonunu bozabilir. Ortaklaştırılan DC enerji yolu, modüllerin bağımsız arıza izolasyonunu zayıflatır ve bir güç modülünde oluşan arızanın diğer modüllere yayılma riskini artırır.
UPS çıkışına ve rejeneratif yüke paralel çalışan yeni nesil çözümde modüllerin DC bus bağlantılarına müdahale edilmez. Böylece her güç modülünün üretici tarafından tasarlanan bağımsız DC bus, kontrol ve koruma yapısı korunur; modüler sistemin arıza izolasyonu ve yedeklilik düzeni değiştirilmez.
Akıllı kontrol ve izlenebilir çalışma
MCU kontrollü yapı, rejeneratif bastırma sürecinin çalışma ve servis sırasında izlenmesini sağlar. Gerçek zamanlı kontrol, LCD ve sıcaklık izleme, kontrollü ısıl yönetim ile esnek güç ve kurulum seçenekleri birlikte sunulur.
Gerçek zamanlı MCU kontrolü
Yük tarafındaki rejeneratif olay gerçek zamanlı izlenir ve yalnızca gerektiği kadar bastırma uygulanır. Böylece gereksiz ısınma ve enerji kaybı azaltılır, sistem kontrollü çalışır.
LCD ve sıcaklık izleme
LCD ekranda çalışma durumu, sıcaklıklar, limit değerleri ve uyarılar izlenir. Sistem davranışı devreye alma ve servis sırasında kolayca takip edilir.
Kontrollü ısıl yönetim
Güç bloğu ve fren direnci sıcaklıkları sürekli izlenir. Fanlar yalnızca gerektiğinde çalıştırılarak gereksiz enerji kaybı ve mekanik yıpranma azaltılır.
Esnek güç ve kurulum yapısı
Çözüm, UPS gücü ve uygulama koşullarına göre boyutlandırılır. UPS içine kit olarak entegre edilebilir veya ayrı bir pano içinde kurulabilir; UPS’in DC bus bağlantılarına müdahale edilmez.
UPS servisleri, satış firmaları ve ithalatçıları için yeni çözüm alanı
Rejeneratif yükler, standart UPS satışında ve saha uygulamasında ciddi bir sınırlama oluşturur. Uygun UPS seçilmiş olsa bile yükün rejeneratif karakteri nedeniyle bypass, alarm, koruma kaybı veya güç katı arızası yaşanabilir.
Gürer Elektronik’in MCU kontrollü rejeneratif bastırma çözümü, UPS servisleri, satış firmaları ve ithalatçıları için bu sınırlamayı ortadan kaldıran yeni bir uygulama alanı sunar.
Bu çözüm sayesinde:
• Daha önce riskli görülen rejeneratif yük uygulamalarına güvenle teklif verilebilir.
• Giriş ve orta segment UPS sistemleri daha geniş sahalarda kullanılabilir.
• Mevcut UPS tamamen değiştirilmeden sistem geliştirilebilir.
• Servis firmaları müşterilerine kalıcı ve teknik olarak doğru çözüm sunabilir.
• Satış firmaları yalnızca UPS değil, uygulamaya özel çözüm paketi satabilir.
• İthalatçılar farklı güç seviyelerine uygun kit veya pano tipi ürün temin edebilir.
• Devreye alma ve saha desteği Gürer Elektronik tarafından sağlanabilir.
Ürün, yalnızca ek bir koruma kartı değildir. UPS’in rejeneratif yük karşısındaki çalışma sınırını genişleten ve satış sonrası teknik değeri yükselten profesyonel bir uygulama çözümüdür.
Standart UPS sistemlerini rejeneratif yük uygulamalarında daha üst bir kullanım seviyesine taşıyarak, hem satıcıya yeni pazar alanı hem de son kullanıcıya daha ekonomik ve güvenli bir çözüm sunar.
1975’ten Beri Güç Elektroniği ve Endüstriyel Elektronik Deneyimi
1975’ten beri güç elektroniği ve endüstriyel elektronik alanında çalışan Gürer Elektronik; arıza analizinden devre tasarımına, prototip üretiminden laboratuvar testlerine ve saha uygulamasına kadar süreci kendi teknik altyapısıyla yürütür.
Uygulamanız için teknik değerlendirme alın
Her bypass problemi rejeneratif etkiden kaynaklanmaz. UPS yapısı, yük karakteri, frenleme süresi, saha koşulları ve oluşan elektriksel etkiler birlikte değerlendirilmelidir. Doğru teşhis yapılmadan yalnızca daha büyük bir UPS seçmek veya rastgele bir çözüm denemek çoğu zaman kalıcı sonuç vermez.
Gürer Elektronik, uygulamanın Rejeneratif UPS Çözümü’ne ihtiyaç duyup duymadığını teknik olarak inceler. İnceleme sonucunda gerekli güç seviyesi, UPS içine entegre edilecek kit veya ayrı pano uygulaması ve montaj yöntemi belirlenir. Böylece UPS satıcısı, servis firması veya son kullanıcı gereksiz risk almadan doğru uygulama kararını verebilir.
Teknik değerlendirme için aşağıdaki bilgilerin iletilmesi yeterlidir:
• UPS’in marka, model ve güç değeri
• UPS’e bağlı makinenin veya yükün türü ve gücü
• Bypass, alarm veya kapanma olayının hangi çalışma anında oluştuğu
• Varsa UPS ekranındaki alarm kodları, fotoğraf veya kısa çalışma videosu
Bu bilgiler incelendikten sonra uygulamanın rejeneratif karakteri, uygun çözüm yapısı ve gerekli güç boyutlandırması teknik olarak değerlendirilir.
