Rejeneratif olay yük tarafında gerçek zamanlı algılanır; farklı frekans bileşenleri, aşırı gerilim ve senkronizasyonu bozan etkiler UPS’in inverter, DC bus ve PFC katlarına ulaşmadan bastırılır.
UPS çıkışına ve rejeneratif yüke paralel çalışan MCU kontrollü çözüm, rejeneratif etkiyi gerçek zamanlı algılar ve UPS’in iç güç katlarına ilerlemeden bastırır. Uygulamaya göre UPS içine kit olarak adapte edilir veya ayrı bir pano içine monte edilir.
Rejeneratif yükler; frenleme, ani duruş, hız değişimi veya yük boşalması sırasında UPS çıkışında farklı frekans bileşenleri, aşırı gerilim ve senkronizasyonu bozan etkiler oluşturur. UPS bu zorlayıcı etki karşısında bypassa geçebilir, alarm verebilir veya iç güç katlarında arıza oluşabilir.
UPS bypassa geçtiğinde, beslediği makine doğrudan şebeke şartlarıyla baş başa kalır ve beklenen korumayı fiilen kaybeder. Sorun her zaman UPS gücünün yetersiz olması değildir; rejeneratif etki doğru noktada bastırılmadıkça yalnızca daha büyük UPS seçmek kalıcı çözüm sağlamaz.
Rejeneratif etki UPS’in çıkış gerilimi, akım yönü ve senkronizasyon sınırlarını zorladığında UPS kendini korumak için bypassa geçer.
Etki bastırılmadığında inverter, PFC ve DC bus katlarındaki elektriksel ve ısıl zorlanma artar; devam eden zorlanma arızaya yol açar.
UPS bypassa geçtiğinde veya arızalanarak devre dışı kaldığında makine doğrudan şebeke şartlarıyla baş başa kalır.
Rejeneratif kaynaklı bypass problemi yalnızca UPS’in kVA gücüyle ilgili değildir. Yükün frenleme, ani duruş veya hız değişimi sırasında oluşturduğu elektriksel etki doğru noktada bastırılmadıkça, yalnızca daha büyük UPS seçmek problemi ortadan kaldırmaz.
Doğru çözüm; yük karakterinin, UPS yapısının ve saha koşullarının birlikte değerlendirilmesi ve rejeneratif etkinin oluştuğu noktada kontrol altına alınmasıdır. Böylece gereksiz kapasite artışı ve maliyetli sistem değişiklikleri önlenir.

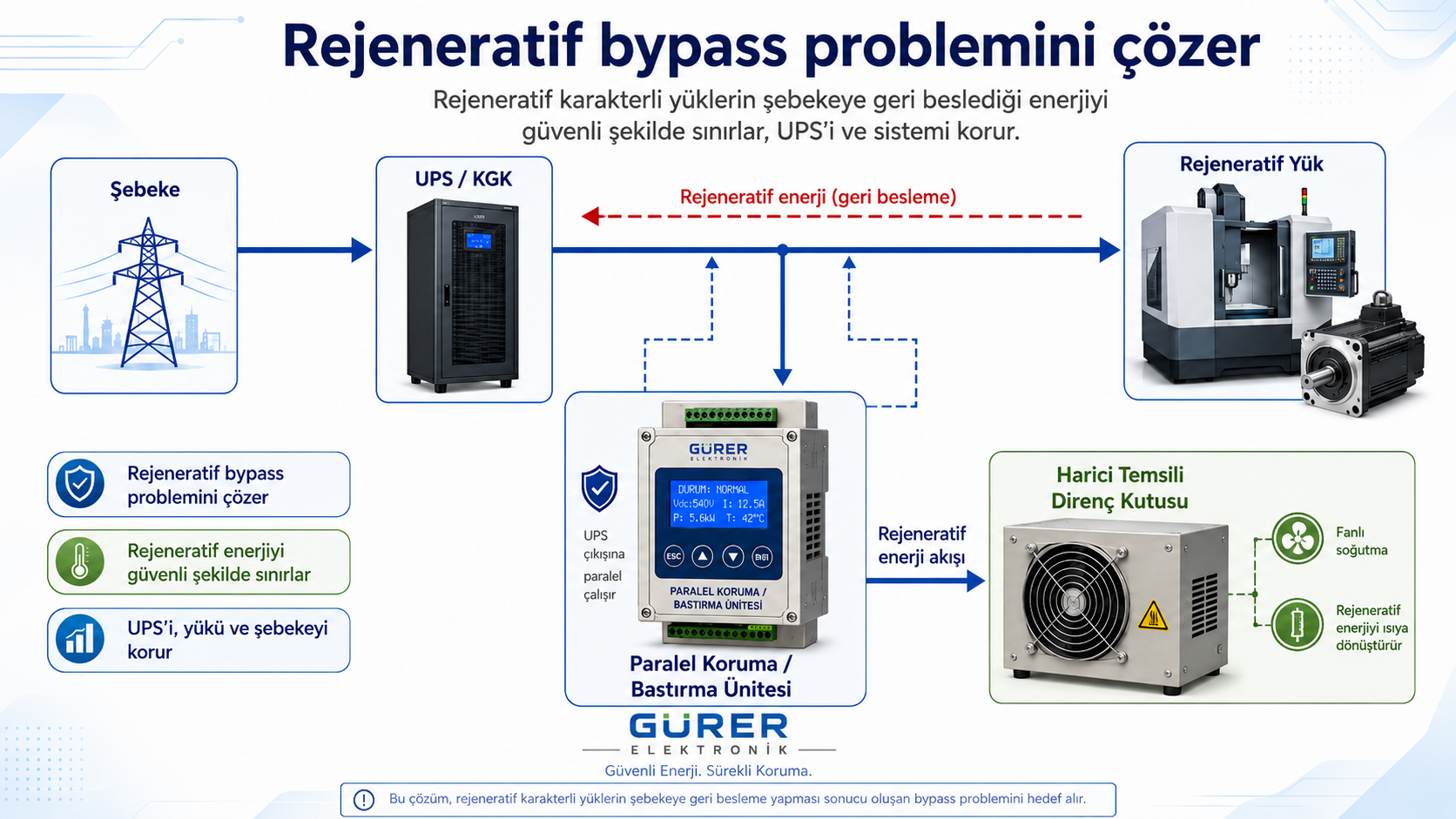

Gürer Elektronik’in yeni nesil Rejeneratif UPS Çözümü, UPS çıkışına ve rejeneratif yüke paralel çalışır. UPS’in DC bus bağlantılarına müdahale edilmez.
Yük tarafında oluşan rejeneratif olay, MCU kontrollü yapı tarafından gerçek zamanlı olarak algılanır. Farklı frekans bileşenleri, aşırı gerilim ve senkronizasyonu bozan etkiler; UPS’in inverter, PFC ve DC bus katlarına ilerlemeden bastırılır.
Müdahalenin yük tarafında ve erken yapılması, frenleme süresini kısaltır; gerekli fren direnci gücünü ve elektriksel-ısıl zorlanmayı azaltır.
Doğru teknik değerlendirme ve uygun güç boyutlandırmasıyla, daha önce rejeneratif yük nedeniyle bypassa geçen, alarm veren veya kullanılamayan giriş ve orta segment standart UPS sistemleri bu uygulamalarda güvenli ve kararlı biçimde çalışabilir.
Bu yaklaşım, mevcut UPS altyapısının değerlendirilmesini sağlar; gereksiz kapasite artışı, pahalı özel UPS seçimi ve kapsamlı sistem değişikliği ihtiyacını azaltır. Böylece uygulamaya uygun, daha ekonomik ve yönetilebilir bir çözüm elde edilir.
Bu çözüm; frenleme, ani duruş, hız değişimi veya yük boşalması sırasında rejeneratif etki oluşturan uygulamalar için geliştirilmiştir.
Endüstriyel uygulamalar: CNC tezgâhları, lazer kesim makineleri, servo motorlu sistemler, endüstriyel robotlar, vinç ve kaldırma sistemleri, asansörler, test düzenekleri ve sürücülü üretim makineleri.
Hassas tıbbi uygulamalar: MR cihazları, CT cihazları, robotik cerrahi sistemleri, radyoterapi sistemleri ve büyük laboratuvar santrifüjleri.
Her uygulamada UPS gücü, yük karakteri, frenleme süresi ve rejeneratif etkinin şiddeti birlikte değerlendirilerek uygun kit veya pano tipi çözüm belirlenir.
İki yöntem arasındaki temel fark, rejeneratif olaya hangi noktada ve ne zaman müdahale edildiğidir. Klasik DC bus kontrollü frenlemede müdahale, etki UPS’in iç yapısına ulaşıp DC bus gerilimini yükselttikten sonra başlar. Yeni nesil çözümde ise müdahale yük tarafında gerçekleştirilir ve UPS’in mevcut DC bus yapısı değiştirilmez.
Gürer Elektronik’in önceki nesil DC bus kontrollü sistemi yaklaşık 6 yıl üretilmiş, satılmış ve sahada kullanılmıştır. UPS çıkışına ve yüke paralel çalışan MCU kontrollü çözüm geliştirildikten sonra eski sistemin üretimi ve satışı durdurulmuştur.
İki yaklaşımın güç katları, fren direnci ve modüler UPS yapısı üzerindeki teknik farkları aşağıdaki bölümde açıklanmaktadır.
DC bus kontrollü frenleme yönteminde rejeneratif etki önce UPS’in iç güç katlarına ulaşır ve DC bus gerilimini yükseltir. Gerilim belirlenen seviyeye ulaştığında frenleme devresi devreye girerek DC bus kondansatörlerinde bulunan enerjinin bir bölümünü fren direnci üzerinden boşaltır. DC bus gerilimi düştüğünde ise UPS’in kontrol yapısına bağlı olarak doğrultucu/PFC katı kondansatörleri yeniden şarj ederek gerilimi çalışma seviyesine getirir.
Rejeneratif olay devam ettiği veya sık aralıklarla tekrarlandığı sürece bu kısmi boşalma ve yeniden dolma çevrimi tekrarlanır. Bunun sonucunda DC bus kondansatörleri ilave dalgalanma akımına, şarj-deşarj çevrimine ve sıcaklık artışına maruz kalır. Doğrultucu/PFC katı, güç yarı iletkenleri, frenleme anahtarı ve fren direnci de normal çalışma koşullarının üzerinde ek elektriksel ve ısıl zorlanma altında çalışır. Bu yapı, rejeneratif enerjiyi bastırırken aynı zamanda UPS’in iç güç katları üzerinde sürekli bir doldur-boşalt yükü oluşturur.
Bağımsız DC bus yapısına sahip modüler UPS sistemlerinde modüllerin DC buslarının haricen paralellenmesi ayrıca teknik riskler meydana getirebilir. Modüllerin gerilim regülasyonları arasındaki küçük farklılıklar dolaşım akımlarına neden olabilir, yük paylaşımını ve koruma koordinasyonunu bozabilir. Ortaklaştırılan DC enerji yolu, modüllerin bağımsız arıza izolasyonunu zayıflatır ve bir güç modülünde oluşan arızanın diğer modüllere yayılma riskini artırır.
UPS çıkışına ve rejeneratif yüke paralel çalışan yeni nesil çözümde modüllerin DC bus bağlantılarına müdahale edilmez. Böylece her güç modülünün üretici tarafından tasarlanan bağımsız DC bus, kontrol ve koruma yapısı korunur; modüler sistemin arıza izolasyonu ve yedeklilik düzeni değiştirilmez.
Yeni nesil MCU kontrollü yapı, rejeneratif bastırma sürecinin çalışma ve servis sırasında kolayca izlenebilmesini sağlar. Kontrol, durum gösterimi, ısıl yönetim ve farklı kurulum seçenekleri aşağıdaki dört başlık altında birlikte sunulur.
Rejeneratif olay sürekli izlenir ve yalnızca gerektiği kadar frenleme uygulanır. Böylece daha kısa frenleme süresi, daha düşük ısıl yük ve kontrollü sistem davranışı sağlanır.
LCD ekran üzerinden çalışma durumu, sıcaklık bilgileri, limit değerleri ve uyarılar izlenir. Sistem davranışı devreye alma ve servis sırasında kolayca takip edilir.
Güç bloğu ve fren direnci sıcaklıkları sürekli izlenir. Fanlar yalnızca gerektiğinde çalıştırılarak gereksiz ısınma, enerji kaybı ve mekanik yıpranma azaltılır.
Çözüm farklı UPS güçlerine göre boyutlandırılır. Uygulamaya göre UPS içine kit olarak adapte edilir veya ayrı bir pano içine monte edilir; UPS’in DC bus bağlantılarına müdahale edilmez.
Rejeneratif yükler, standart UPS satışında ve saha uygulamasında ciddi bir sınırlama oluşturur. Uygun UPS seçilmiş olsa bile yükün rejeneratif karakteri nedeniyle bypass, alarm, koruma kaybı veya güç katı arızası yaşanabilir.
Gürer Elektronik’in MCU kontrollü rejeneratif bastırma çözümü, UPS servisleri, satış firmaları ve ithalatçıları için bu sınırlamayı ortadan kaldıran yeni bir uygulama alanı sunar.
Bu çözüm sayesinde:
• Daha önce riskli görülen rejeneratif yük uygulamalarına güvenle teklif verilebilir.
• Giriş ve orta segment UPS sistemleri daha geniş sahalarda kullanılabilir.
• Mevcut UPS tamamen değiştirilmeden sistem geliştirilebilir.
• Servis firmaları müşterilerine kalıcı ve teknik olarak doğru çözüm sunabilir.
• Satış firmaları yalnızca UPS değil, uygulamaya özel çözüm paketi satabilir.
• İthalatçılar farklı güç seviyelerine uygun kit veya pano tipi ürün temin edebilir.
• Devreye alma ve saha desteği Gürer Elektronik tarafından sağlanabilir.
Ürün, yalnızca ek bir koruma kartı değildir. UPS’in rejeneratif yük karşısındaki çalışma sınırını genişleten ve satış sonrası teknik değeri yükselten profesyonel bir uygulama çözümüdür.
Standart UPS sistemlerini rejeneratif yük uygulamalarında daha üst bir kullanım seviyesine taşıyarak, hem satıcıya yeni pazar alanı hem de son kullanıcıya daha ekonomik ve güvenli bir çözüm sunar.
Gürer Elektronik, 1975’ten bu yana elektronik, güç elektroniği, endüstriyel kart onarımı ve saha arızaları üzerinde çalışmaktadır.
Farklı marka ve güç seviyelerindeki UPS sistemleri, sürücüler, inverterler, güç kaynakları ve endüstriyel cihazlar üzerinde edinilen tecrübe; rejeneratif yüklerin oluşturduğu gerçek saha problemlerinin doğru analiz edilmesini sağlamıştır.
Rejeneratif UPS Çözümü yalnızca teorik bir tasarım değildir. Ürün geliştirme süreci; ölçüm ve analiz, devre tasarımı, prototip üretimi, laboratuvar testleri, yük altında deneme ve uygulamaya göre güç boyutlandırması aşamalarıyla yürütülür.
Gürer Elektronik; kit veya pano tipi üretim, devreye alma ve teknik destek süreçlerini kendi atölye ve laboratuvar imkânlarıyla yönetir. Böylece müşteriye yalnızca bir cihaz değil, yük ve UPS yapısına uygun gerçek bir uygulama çözümü sunulur.
Rejeneratif yükler; frenleme, ani duruş ve hız değişimi sırasında UPS çıkışında aşırı gerilim, farklı frekans bileşenleri ve senkronizasyonu bozan etkiler oluşturur. UPS kendini korumak için bypassa geçer.
Hayır. Sorun yalnızca UPS’in güç kapasitesi değildir. Rejeneratif etki doğru noktada bastırılmadıkça daha büyük UPS de bypassa geçer veya iç güç katlarında zorlanır.
Ünite doğrudan UPS çıkışına ve rejeneratif yüke paralel bağlanır. Uygulamaya göre UPS içine kit olarak adapte edilir veya ayrı bir pano içine monte edilir. UPS’in DC bus bağlantılarına müdahale edilmez.
Evet. Çıkışa paralel çalışma yapısı sayesinde modüler ve rack tipi UPS sistemlerine uygulanır. Güç modüllerinin bağımsız DC bus yapısı, arıza izolasyonu ve yedeklilik özellikleri korunur.
Hayır. Bu çözüm, rejeneratif yük nedeniyle bypass, alarm, güç katı zorlanması veya koruma kaybı yaşanan uygulamalar için gereklidir. Sorunsuz çalışan standart yüklerde böyle bir müdahaleye ihtiyaç yoktur.
Evet. Doğru teknik değerlendirme ve uygun güç boyutlandırması yapıldığında giriş ve orta segment UPS sistemleri de bu kit veya üniteyle rejeneratif yükler karşısında güvenli, kararlı ve başarılı şekilde çalışır.
UPS gücü, yük karakteri, frenleme süresi, rejeneratif etkinin şiddeti ve saha koşulları birlikte değerlendirilerek uygun kit veya pano tipi çözüm belirlenir.
Yeni nesil sürüm; MCU kontrollü gerçek zamanlı çalışma, LCD durum gösterimi, sıcaklık izleme, fan yönetimi, limit ve uyarı takibi sağlar. Rejeneratif etkiye yalnızca gerektiği kadar müdahale ederek daha kontrollü, izlenebilir ve verimli çalışma sunar.
Gürer Elektronik’in önceki nesil DC bus kontrollü sistemi yaklaşık 6 yıl boyunca üretilmiş, satılmış ve sahada kullanılmıştır. UPS çıkışına ve rejeneratif yüke paralel çalışan yeni MCU kontrollü çözüm geliştirildikten sonra eski sistemin üretimi ve satışı durdurulmuştur.
Teknik değerlendirme için UPS’in marka, model ve güç değeri; beslenen makine veya yükün türü; görülen bypass, alarm veya arıza durumu; varsa alarm ekranı, ölçüm sonucu ve makine ile UPS’in güç etiketi fotoğrafları gereklidir. Bu bilgilerle uygun güç seviyesi, kit veya pano tipi uygulama ve montaj yöntemi belirlenir.
Her bypass problemi rejeneratif etkiden kaynaklanmaz. UPS yapısı, yük karakteri, frenleme süresi, saha koşulları ve oluşan elektriksel etkiler birlikte değerlendirilmelidir.
Gürer Elektronik, uygulamanızın Rejeneratif UPS Çözümü’ne uygunluğunu teknik olarak inceler. İnceleme sonucunda gerekli güç seviyesi, kit veya pano tipi uygulama ve montaj yöntemi belirlenir.
Teknik değerlendirme için şu bilgileri iletmeniz yeterlidir:
• UPS marka, model ve güç değeri
• Beslenen makine veya yükün türü
• Görülen bypass, alarm veya arıza durumu
• Varsa alarm ekranı, ölçüm sonucu veya uygulama fotoğrafı
Doğru teşhis sayesinde gereksiz UPS değişimi ve yanlış kapasite seçimi önlenir; uygulamaya uygun çözüm doğrudan belirlenir.
